國四環衛垃圾運輸車中后裝壓縮式垃圾車合理選擇壓縮機構液壓控制方式 壓縮機構的控制系統會直接影響液壓系統的可 靠性,因而合理選擇壓縮機構液壓控制方式將對后裝壓縮式垃圾車的性能起到至關重要的作用。

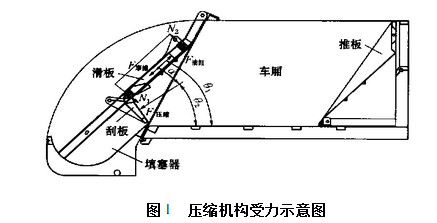

國四環衛垃圾運輸車中后裝壓縮式垃圾車滑動刮板式壓縮機構工作步驟 壓縮機構每一工作循環有以下四個步驟:

a、刮板開———當垃圾倒入填塞器裝料斗后,操作刮板油缸控制閥,使刮板油缸活塞桿回縮,刮板向外翻轉。

b、滑板下———當刮板油缸活塞桿回縮到位后,操作滑板油缸控制閥使滑板油缸活塞桿回縮,滑板 帶動刮板沿軌道向下運動,刮板壓向裝料斗內的垃圾。

c、刮板進———當滑板油缸活塞桿回縮到位后,反向操作刮板油缸控制閥使刮板油缸活塞桿外伸,刮板向內翻轉,將裝料斗內的垃圾刮起,盛于刮板上。

d、滑板上———當刮板油缸活塞桿外伸到位后,反向操作滑板油缸控制閥使滑板油缸活塞桿外伸,滑板帶動刮板沿軌道向上運動,將垃圾推入壓實到車廂內。

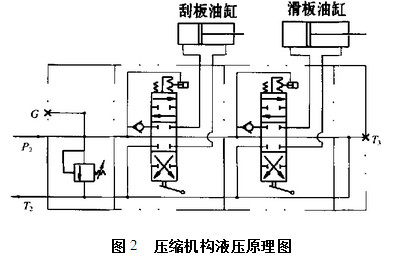

壓縮機構液壓控制方式 壓縮機構的液壓系統控制方式主要有電控式、手控式、氣控式(氣控式最終的實現形式可歸入電控或手控)。 電控式系統對壓縮機構的控制需通過發送器傳遞信號,發送器一般采用電器開關或采用PC延時程序。這種控制方式操作方便、自動化程度高。但在實際應用時,由于垃圾車受垃圾污染嚴重,須經常清洗,同時結構磨損,車輛震動,開關容易失效,系統可靠性差.如采用PC延時程序則要求液壓油泵供油量穩定,但由于發動機特性原因,在空載與重載時發動機轉速變化較大,同時由于油泵效率及管道阻力等差異,難以滿足供油量要求,其結果表現為執行機構要么不到位,要么提前到位,液壓系統長期工作后發熱嚴重,影響系統穩定性。 手控式系統工作可靠,但要實現壓縮機構自動化一般通過液壓順序閥來實現,這種形式的液壓回路由于液壓順序閥進油口與順序口壓差大,尤其空載時壓差更大。同時由于控制人員操作時的滯后行為,引起液壓系統發熱嚴重,系統穩定性差。我們在設計時采用較為先進的自動跳位手動換 向閥系統,其原理見圖2。

國四環衛垃圾運輸車中后裝壓縮式垃圾車工作過程是:同時操作兩聯換向閥,將閥芯推至A位,閥芯定位器將閥芯定 位,此時刮板油缸液壓回路通，油缸有桿腔進油,活塞桿回縮, 實現刮板開啟。當刮板油缸活塞桿回縮到位后,有桿腔壓力升高,定位器控制壓力將定位器頂開,換向閥閥芯在彈簧的作用下自動彈至中位,刮板油缸回路斷開。高壓油P2通向滑板油缸液壓回路,油缸有桿腔進油,活塞桿回縮,實現滑板下降。 當滑板油缸活塞桿回縮到位后,有桿腔壓力升高,定位器控制壓力將定位器頂開,換向閥閥芯在彈簧的作用下自動彈至中位,滑板油缸回路斷開。反向同時操作兩聯換向閥,將閥芯拉至B位,則可自動順序完成刮板刮進及滑板上升。這種控制方式不但可以避免人為因素和環境因素的影響,同時可以有效地降低液壓系統油液溫度,提高液壓系統可靠性。如配以機械遠程控制,操作更為方便。 完善車輛密封后裝壓縮式垃圾車由于壓縮力大,經壓縮后的垃圾產生大量的污水,如不加以控制,將嚴重影響環境,因而在設計時應從以下三個方面完善車輛密封,即:在車廂與填塞器之間安裝耐用型密封條,并加以壓縮、鎖緊;車廂底板做成前低后高,將污水控制在車廂內;在填塞器下部安裝便于清洗的積污水槽,用于車廂與填塞器之間滴漏的污水的臨時儲存。
