垃圾運輸車中的拉臂式垃圾車：

拉臂式垃圾車是一種車箱可卸式垃圾車，它同時具有垃圾自卸和箱體自動裝卸的功能，而且兩種功能由同一個車載工作裝完成。由于它具備自動裝卸箱體功能，裝料時一般均將箱體卸下，降低裝料高度，裝滿料后，則將箱體自動裝車并運輸，該車工作效優選法高，且一輛裝有這種工作裝置的車輛可服務于多個垃圾箱體。這種車于80年代引入國內，目前使用廣泛，但我國對這種車輛特別是工作裝置的研究甚少，產品設計主要是采用測繪或經驗取值的方法，限制了產品性能的進一步提高，此文章將對其工作裝置進行優化設計，以求從根本上改善這種車輛工作性能。

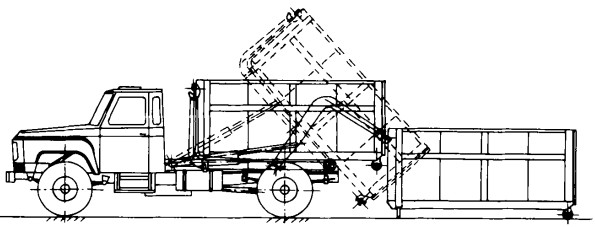

圖1為拉臂式垃圾車整車工況圖，車箱實線部分表示垃圾車進行裝卸車箱操作時的車箱狀態，虛線部分表示垃圾車的進行卸料操作時的車箱狀態。

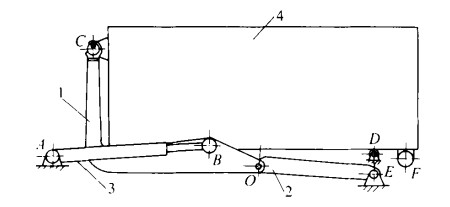

圖2為拉臂式垃圾車工作裝置簡圖，該工作裝置由拉臂1、翻轉架2和液壓缸3及可更換式垃圾裝運車箱4（簡稱車箱）組成。

1、拉臂2、翻轉架3、液壓缸、4、車箱裝卸車箱作業時，翻轉架2處于靜止?fàn)顟B(tài)，液壓缸3推動拉臂I繞O點作定點轉動。

卸料作業時，翻轉架2與車箱鎖定，從而也與拉臂1相對固定，液壓缸3伸縮使拉臂1、翻轉架2和箱體一起繞E點轉動。

圖3、圖4、分別表示在裝卸車箱和卸料工況下工作裝置的幾何尺寸簡圖。

根據方向盤輸出的脈沖數，按車輛轉向時各軸車輪間和左右側車輪之間應保持的關系計算各輪軸的理論轉角，從旋轉電位器反饋的信號計算車輪實際轉角，由理論轉角與實際轉角的差計伺服閥控制信號的大小，為了快速，穩定，準確地使車輪轉到理論轉角位置，在伺服閥控制信號的計算中采用了PID控制算法。

A點為液壓缸在垃圾車車架上的支點；B點為拉臂與液壓缸的鉸點；C點為拉臂上鉤子對車箱的吊點；O點為拉臂與翻轉架的鉸點; D點表示車架上用于支撐垃圾集裝箱的滑輪支點；D點表示車架上用于支撐垃圾集裝箱的滑輪支點(因?yàn)榛�輪尺寸與工作裝置整體尺寸相比很小，計算時可簡化為一個占為）；E點為翻轉架與垃圾車車架的鉸點,卸料時整個工作裝置以E點為支點轉動。F點為車箱后滾輪與車箱的鉸點。為了簡化結構，便于布置，在實際設計時通常將D點與E點設為一點。圖3中h為O點離地面的距離。

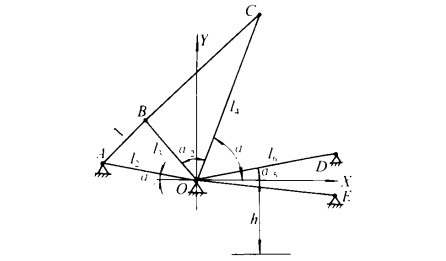

（圖3）裝卸車箱工況時工作裝置幾何尺寸簡圖

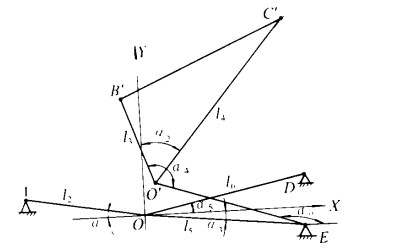

（圖4）卸料工況時工作裝置幾何尺寸簡圖



工作裝置的優化目標為：工作裝置在有效運動范圍內，要求其運動盡量平穩；液壓系統的壓力波動盡量小。

工作裝置運動分析：

裝卸車箱作業時，拉臂繞O點作定點轉動，其轉速與液壓缸伸縮速度的速比I1為：



卸料時，拉臂與翻轉架一起繞E點作定點轉動，其轉速與液壓缸伸縮速度的速比I2為：

式 中 A E、B ’E 為結 構 尺寸：

裝箱作業時工作裝置受力分析：

1、箱體底梁未接觸到導向滑輪（D點）時的情況（圖5）

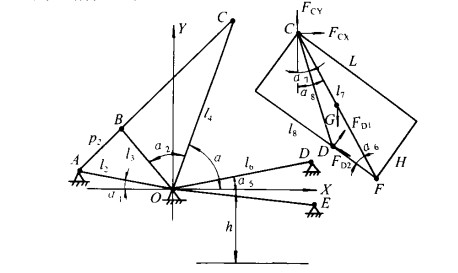

（圖5）箱體底梁未接觸到導向滑輪時的工作裝置受力分析

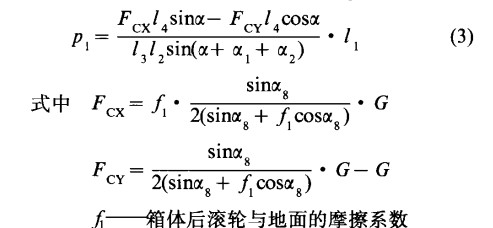

圖中 F cx、凡Y為箱體對拉臂鉤的作用力,G為箱體重力。F rx、凡Y為箱體后滾輪受地面 的作用力。此時液壓缸 A B 所受作用力 P l 為：

2、箱體底梁靠到導向滑輪而箱體后滾輪離開地面的情況（圖6）

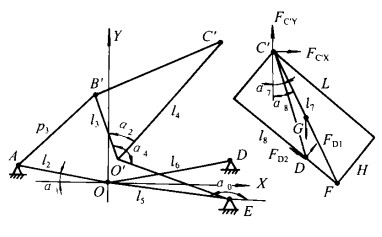

（圖6）箱體底梁與導 向滑輪接觸 而箱體后滾輪離開地面時的工作裝置受力分析

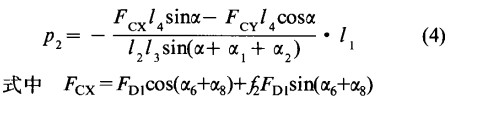

此時液壓缸 所受作用力P2 為：

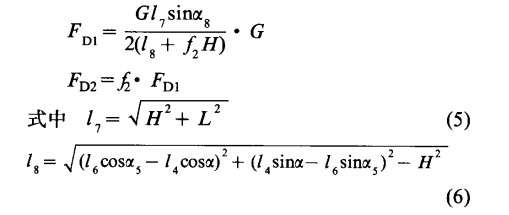

F2：箱體底梁與導向滑化的摩擦系數，FD1、FD2：導向滑輪D對箱體的作用力，液壓缸的受力P3為：

（圖7）卸料時工作裝置受力分析





卸料作業時工作裝置受力分析 (圖 7）



式中B ’E、A E 為結構尺寸。

程力專用汽車股份有限公司垃圾車廠家生產銷售的拉臂式垃圾車附車架：箱體可卸式拉臂垃圾車車附車架采用16號低合金槽鋼、20號方管與8mm、5mm、4mm、16Mn鋼板焊接而成，翻轉架與活動拉臂垃圾車動作設計合理可靠，實現拉箱、鎖緊、放箱和自卸操作簡單方便。拉臂式垃圾車箱拉到附車架上時，有側向?qū)�向塊定位及鎖緊鉤鎖緊定位，拉臂垃圾車行駛中箱體無歪斜現象，安全可靠。車架前端設有水箱，便于操作人員及時清理污物，保持干凈整潔。

垃圾運輸車中的拉臂式垃圾車的箱體：采用10號低合金槽鋼、16號方管與12mm、8mm、5mm、4mm鋼板等焊接而成，箱體上端設計為斜角并帶有蓋板，便于裝放拉臂垃圾車及裝滿后的密封，同時箱體為整體密封式結構，防止箱體移動時造成二次污染。

垃圾運輸車中的拉臂式垃圾車的液壓系統：采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。拉臂式垃圾車液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。拉臂式垃圾車齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。拉臂垃圾車多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。
