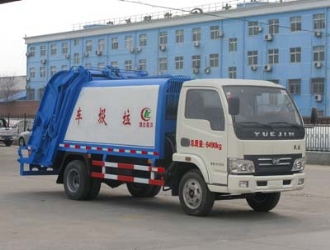

程力專用汽車股份有限公司生產銷售的后裝卸式垃圾車又稱壓縮式垃圾車（以下簡稱垃圾車）是用于城鎮袋裝、桶裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。垃圾被車載垃圾推進器又稱負壓機構推壓入車箱，從而使垃圾較高密度、較均勻地分布在車箱內，直至裝滿為止；該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體、裝填器又稱斗體及污水箱均采用優質炭鋼板全密封焊接結構，具有強度高、重量輕、不產生二次污染等優點。壓縮式垃圾車系列車型可選裝垃圾桶液壓翻轉機構，適用于 120 升、140 升、240 升的塑料垃圾桶和 350 升的金屬垃圾桶。垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠通讀本說明書，并對其中的操作程序做到得心應手。下面程力專用汽車股份有限公司詳細介紹一下國四壓縮式垃圾車如下：

1、國四東風153壓縮式垃圾車，整車型號：CLW5162ZYST4型壓縮式垃圾車，底盤型號：EQ1168VFJ1，軸距3800,3950,4200,4500,4700,5100，上戶噸位：5.505噸，5.045噸，壓縮式垃圾車?yán)�圾箱容積：12立方；

2、國四歐曼壓縮式垃圾車，整車型號：CLW5160ZYSB4型壓縮式垃圾車，底盤型號：BJ5163ELFHD，軸距4500mm,上戶噸位：5噸/4.55噸，壓縮式垃圾車?yán)�圾箱容積：10-12立方；

3、國四解放壓縮式垃圾車，整車型號：CLW5160ZYSC4型壓縮式垃圾車，底盤型號：CA1160P62K1L2A1E4Z，軸距：5300,5000,4700,4500,4200,4000,3800,3650，上戶噸位：6.025噸，壓縮式垃圾車?yán)�圾箱容積：10-12立方；

4、國四東風凱普特壓縮式垃圾車，整車型號：CLW5080ZYSD4型壓縮式垃圾車，底盤型號：EQ1080SJ9BDE，軸距：3800mm,上戶噸位：2.705噸，壓縮式垃圾車?yán)�圾箱容積：4-6立方；

5、國四東風凱普特壓縮式垃圾車，整車型號：CLW5071ZYS4型壓縮式垃圾車，底盤型號：DFA1070SJ41D6，軸距：3350,3308mm,上戶噸位：2.045噸，壓縮式垃圾車?yán)�圾箱容積：4立方；

6、國四東風天錦壓縮式垃圾車，整車型號：CLW5120ZYSD4型壓縮式垃圾車，底盤型號：DFL1120B3，軸距：3650,3800mm,上戶噸位：4噸，壓縮式垃圾車?yán)�圾箱容積：4-5立方；

7、國四南京躍進壓縮式垃圾車，整車型號：CLW5060ZYSN4型壓縮式垃圾車，底盤型號：NJ1061DBFT4，軸距：3308mm,上戶噸位：1.51噸，1.445噸，壓縮式垃圾車?yán)�圾箱容積：4立方；

8、國四東風天錦壓縮式垃圾車，整車型號：CLW5160ZYSD4型壓縮式垃圾車，底盤型號：DFL1160BX4，軸距：4500，4200mm,上戶噸位：6噸，壓縮式垃圾車?yán)�圾箱容積：8-10立方；

9、國四東風153壓縮式垃圾車，整車型號：CLW5160ZYST4型壓縮式垃圾車，底盤型號：EQ1165GQNJ，軸距：3800,4200,4500，上戶噸位：7噸，壓縮式垃圾車?yán)�圾箱容積：8-10立方；

10、國四東風145壓縮式垃圾車，整車型號：CLW5121ZYST4型壓縮式垃圾車，底盤型號：EQ1128GLJ，軸距3650,3800,3950，上戶噸位：4.6噸，壓縮式垃圾車?yán)�圾箱容積：10立方；

11、國四東風145壓縮式垃圾車，整車型號：CLW5120ZYST4型壓縮式垃圾車，底盤型號：EQ1121GKJ2，軸距3950,4200，上戶噸位：4.6噸，壓縮式垃圾車?yán)�圾箱容積：10立方；



12、國四東風福瑞卡壓縮式垃圾車，整車型號CLW5070ZYS4型壓縮式垃圾車，底盤型號：DFA1070SJ35D6，軸距3300mm，上戶噸位：2.01噸，1.945噸，壓縮式垃圾車?yán)�圾箱容積：4立方；

13、國四東風多利卡壓縮式垃圾車，整車型號：CLW5080ZYS4型壓縮式垃圾車，底盤型號：DFA1080SJ11D3，軸距：3800mm，上戶噸位：2噸，壓縮式垃圾車?yán)�圾箱容積：6立方；

壓縮式垃圾車結構簡述：

1、車箱
程力大型壓縮式垃圾車車箱用 16 號低合金槽鋼與 8mm、5mm、4mm、16Mn 鋼板焊接而成，車箱底部槽鋼既是鋼體結構的安裝連接基礎件，又是推板向支承。輕便最大限度地增大箱體有效空間和降低結構重心。 程車標準型壓縮式垃圾車用 12 號低合金槽鋼與 5mm、4mm、16Mn 鋼板焊接而成。箱體通過付大梁固定在汽車底盤上。車箱底板為全密封結構，污水腐蝕，車箱積水全部泄入斗體污水箱，以免腐蝕箱體和汽車底盤，以及避免行駛過程向路邊漏灑污水，有效的防止了二次污染。
2、斗體
斗體又稱垃圾裝填器，裝填器由框形骨架、導軌、弧形料斗、刮板、滑板、負壓板和輕型覆蓋件組成。通過刮板油缸、滑板油缸和負壓板的順序動作，實現將料斗內物料循環壓入車箱的功能�；�板兩側裝有八個滾輪，磨擦系數低、強度高、且能作微量擺動，以保證導軌的長期使用而不受磨損。裝填器又是車廂后部的密封裝置，通過舉升油缸、滑移鉸鏈和鎖緊裝置來實現開啟、關閉動作。
裝填器的底部設有污水箱，車廂內部的積水和料斗內多余積水都流入污水箱。在卸料時污水箱內污水可全部自行或手動排出。
3、翻桶機構
根據用戶需要可選裝翻桶機構、翻板機構或翻斗機構，該機構采用液壓雙作用雙缸翻轉，鐵桶或塑料桶再翻轉過程中被系統鎖緊，安全平穩力度大，結構合理。
注意；在整車移動時，該機構處于翻起狀態，以便于正常行車。
4、液壓系統
壓縮式垃圾車液壓油缸動作采用電路控質氣路，氣路閥控制氣缸，氣缸操作液壓多路閥，液壓多路閥控制油缸動作。操作簡單可靠，同時也具備手動直接操作液壓多路閥，具有單液壓系統雙向控制。 液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。 齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時，使負壓板油缸、滑板油缸、刮板油缸、舉斗油缸或推板油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。
