國五東風Z12綠化噴灑車(5.5方)

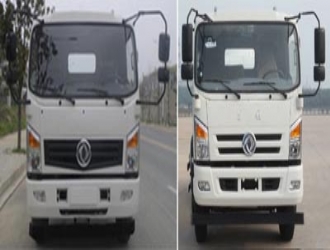

國五東風Z12綠化噴灑車(5.5方)底盤采用 東風Z12排半（1880）豪華車身，帶中冷增壓，5檔變速箱，前后橋2.5噸/4.5噸，192單層大梁，7.50R16鋼絲胎，斷氣剎，帶動轉，含票，匹配發動機YC4S130-50玉柴130馬力 \CY4BK251朝柴130馬力,軸距:3800mm
射程≧28-30米，揚程45米，引水時間<5min，流量40m3/h。前沖(噴)、后灑、帶側噴(花灑)、帶后工作平臺、平臺上安裝綠化灑水高炮(炮噴射形狀可調節：直沖、大雨、中雨、毛毛雨、霧狀、可連續調節，360°旋轉)，配消防接口，自流閥，濾網，帶自吸自排功能。
國五灑水車專用性能：
1、罐體：采用武鋼優質碳鋼板制作，兩側封頭采用武鋼優質碳鋼板制作，內置防蕩板，以避免在滿載狀態下因液態沖撞而造成剎車效果不佳，轉向不靈等情況發生，罐體制作工藝：罐體制作采用9.5米大型卷板機一次成型，強度更高，罐體成型后高壓所了體試漏檢測，強度高，重心穩，車輛運載平穩，罐體前后封頭用等離子數控切割機下料，后采用仿行旋邊機旋壓一次成型，以增加度度，不允許用人工敲擊，罐體在焊接工裝工位上采用氣體保護焊自動焊接而成，保證罐體焊縫質量的原樣性，罐體長度采用一次成型的整體式縱梁焊接，確保罐體的強度，罐體要進行整體噴丸工藝處理，以消除焊縫應力和整體除銹。
2、抽排水系統：選用大功率灑水泵，保修期為一年，灑水泵可起到吸水和加壓排水功能，可將池塘的水直接吸入罐體內也可直接從城市街道的消防栓上連接注水，吸入罐體內可自吸湖，塘水以節約成本，取力器選用變數箱側取力，閥門選用鋁合金，不銹鋼球閥，管網采用優質鍍鋅管制作而成。
3、前沖洗：直流噴嘴二只，沖洗寬度可達到14米以上，除沖洗路面外，當噴頭調整至45度左右時，可對路面兩旁的高大樹木進行沖洗。

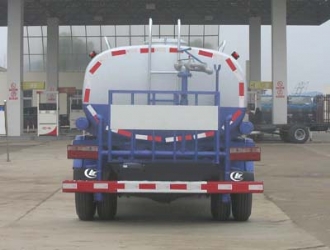

4、后噴灑：裝有兩只噴淋后灑裝置，可對路面進行保潔和壓塵，呈扇形噴灑時，灑水寬度可達10米以上。
| 產品主要技術參數 | |||
| 產品名稱： | CLW5080GPSE5型綠化噴灑車 | 外型尺寸： | 6545， 6895， 7045X2240X2530(mm) |
| 底盤型號： | EQ1080GSZ5DJ | 貨廂尺寸： | XX (mm) |
| 總質量： | 8280(Kg) | 接近/離去角： | 24/14(°) |
| 額定質量： | 4200(Kg) | 前懸后懸： | 1320/1925,1445/1800(mm) |
| 整備質量： | 3885(Kg) | 最高車速： | 90(km/h) |
| 整車備注： | 1、運輸介質:丙酮水溶液， 介質密度:950千克/立方米， 罐體有效容積4.46立方米.2、車輛長/前懸/后懸/軸距/罐體外形尺寸(長×長軸×短軸)對應關系:6545/(1445， 1320)/(1800， 1925)/3300/(3700×1600×1100)； 6895/(1445， 1320)/(1800， 1925)/3650/(4200×1550×1000)； 7045/(1445， 1320)/(1800， 1925)/3800/(4200×1550×1000)。2、防護材料:Q235A， 連接方式:側防護與車輛車架用螺栓連接與車廂焊接加螺栓連接， 后防護與車架焊接連接， 后部防護斷面尺寸:120×50×5， 后部防護離地高度:470。3、ABS生產廠家； 東科克諾爾商用車制動系統(十堰)有限公司， 型號:3631010-C2000。4、隨底盤選裝駕駛室。5、文字噴圖位置、車輛顏色及局部細節可變化。 |
||
| 底盤參數參數 | |||
| 底盤型號： | EQ1080GSZ5DJ | 燃料種類： | 柴油 |
| 軸數： | 2 | 前輪距： | 1590,1750,1770(mm) |
| 軸距： | 3300， 3650， 3800 |
后輪距： | 1530,1586,1650(mm) |
| 駕駛室乘人數： | 3 | 彈簧片數： | 8/9+7 |
| 輪胎數： | 6 | 軸荷： | 3000/5280 |
| 輪胎規格： | 7.50-16LT
14PR， 7.50-16LT 16PR， 7.50R16LT 14PR， 7.50R16LT 16PR， 8.25-16LT 12PR， 8.25-16LT 14PR， 8.25-16LT 16PR， 8.25R16LT 12PR， 8.25R16LT 14PR， 8.25 |
||
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
| EQH140-52 YC4S130-50 CY4BK251 YC4FA115-50 CY4BK451 |
東風商用車有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 |
4752 3767 3856 2982 3707 |
103 96 96 85 86 |
