國五東風仿天錦10.6噸綠化噴灑車底盤配置參考：

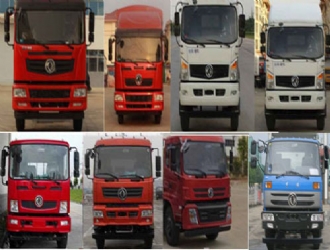

4、東風153G型平頂豪華駕駛室、康明斯ISB170 50發動機、六檔變速箱、3950mm軸距、車架250/7+4mm、3.6噸前橋、D86后橋、輪胎9.00-20、帶ABS。

5、東風D913仿天錦平頂駕駛室、康明斯ISB170 50發動機、六檔變速箱、車架250/7+4mm、3.6噸前橋、D86后橋、軸距3950mm、輪胎9.00-20、帶ABS。

6、東風153G型平頂豪華駕駛室、ISB190 50發動機、小八檔變速器、4500mm軸距、250mm雙層直通車架（厚度7+5）、前橋5噸、后橋10噸、10.00-20-16、ABS。

7、東風D913仿天錦平頂駕駛室、ISB190 50發動機、小八檔變速器、4500mm軸距、250mm雙層直通車架（厚度7+5）、前橋5噸、后橋10噸、10.00-20-16、帶ABS。

8、東風153G型平頂駕駛室、YC6JA180-50發動機、小八檔變速器、4500mm軸距、250mm雙層直通車架（厚度7+5）、前橋5噸、后橋10噸、10.00-20-16、ABS。

9、東風D913仿天錦平頂豪華駕駛室、YC6JA180-50發動機、小八檔變速器、4500mm軸距、250mm雙層直通車架（厚度7+5）、前橋5噸、后橋10噸、10.00-20-16、ABS。

國五灑水車容積10.6方，罐體采用國標武鋼碳鋼鋼材制作，前沖后灑，尾部帶工作平臺及高炮.裝配程力威牌水泵（60/90水泵），自流閥及消防接頭各1個，水管3米2根, 花灑2個,可自吸水，自排水功能。

國五綠化噴灑車垂直吸程＜6米，灑水寬度≧14米，射程≧28-30米，揚程45米，引水時間<5min，流量40m3/h。前沖(噴)、后灑、帶側噴(花灑)、帶后工作平臺、平臺上安裝綠化灑水高炮(炮噴射形狀可調節：直沖、大雨、中雨、毛毛雨、霧狀、可連續調節，360°旋轉)，配消防接口，自流閥，濾網，帶自吸自排功能。

國五灑水車專用性能：

1、罐體：采用武鋼優質碳鋼板制作，兩側封頭采用武鋼優質碳鋼板制作，內置防蕩板，以避免在滿載狀態下因液態沖撞而造成剎車效果不佳，轉向不靈等情況發生，罐體制作工藝：罐體制作采用9.5米大型卷板機一次成型，強度更高，罐體成型后高壓所了體試漏檢測，強度高，重心穩，車輛運載平穩，罐體前后封頭用等離子數控切割機下料，后采用仿行旋邊機旋壓一次成型，以增加度度，不允許用人工敲擊，罐體在焊接工裝工位上采用氣體保護焊自動焊接而成，保證罐體焊縫質量的原樣性，罐體長度采用一次成型的整體式縱梁焊接，確保罐體的強度，罐體要進行整體噴丸工藝處理，以消除焊縫應力和整體除銹。

2、抽排水系統：選用大功率灑水泵，保修期為一年，灑水泵可起到吸水和加壓排水功能，可將池塘的水直接吸入罐體內也可直接從城市街道的消防栓上連接注水，吸入罐體內可自吸湖，塘水以節約成本，取力器選用變數箱側取力，閥門選用鋁合金，不銹鋼球閥，管網采用優質鍍鋅管制作而成。

3、前沖洗：直流噴嘴二只，沖洗寬度可達到14米以上，除沖洗路面外，當噴頭調整至45度左右時，可對路面兩旁的高大樹木進行沖洗。

4、后噴灑：裝有兩只噴淋后灑裝置，可對路面進行保潔和壓塵，呈扇形噴灑時，灑水寬度可達10米以上。

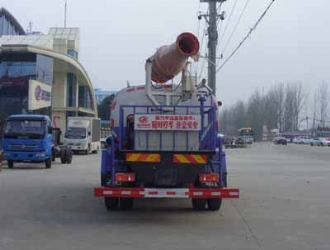

5、高噴射：配備綠化高壓水炮一只，灑水車尾部帶后工作平臺，平臺上安裝綠化灑水高炮（可360度旋轉，可調成柱狀最大射程28米，也可調成霧狀最大射程14米，可調成，直沖狀，大雨，中雨，小雨，毛毛雨），主要用于園林綠化，緊急情況下可用于消防。

6、側噴：在汽車尾部配兩只側灑噴嘴，主要用于對綠化帶進行噴淋，澆灌，除塵，也可以對綠化隔離帶的人行通道進行噴灑作業。

7、配備：前沖后灑，側噴，平臺高炮，自流閥及消防接頭各一個，抽水管2根，花灑2個。

產品主要技術參數
產品名稱：	CLW5161GSST5型灑水車	外型尺寸：	8600，8400，8200，7850，7650， 7900，7700，7500，7150， 6950X2480X3200(mm)
底盤型號：	EQ1168GLJ4	貨廂尺寸：	XX (mm)
總質量：	16000(Kg)	接近/離去角：	24/11,24/13(°)
額定質量：	9030,8965(Kg)	前懸后懸：	1450/2450,1250/2450,1450/1750,1250/1750(mm)
整備質量：	6840(Kg)	最高車速：	90(km/h)
整車備注：	1.， 運輸介質:水， 密度:1000千克/立方米， 罐體有效容積:9.4立方米； 帶后操作平臺時， 整車長度/前懸/后懸/離去角/軸距/罐體外形尺寸(長×長軸×短軸)的對應關系為: 8600， 8400/1450， 1250/2450/11/4700/4800×2000×1300； 8400， 8200/1450， 1250/2450/11/4500/4800×2000×1300； 7850， 7650/1450， 1250/2450/11/3950/4300×2200×1450。 2.選裝不帶后操作平臺。不帶后操作平臺時， 整車長度/前懸/后懸/離去角/軸距/罐體外形尺寸 (長×長軸×短軸)的對應關系為: 7900， 7700/1450， 1250/1750/13/4700/4800×2000×1300； 7700， 7500/1450， 1250/1750/13/4500/4800×2000×1300； 7150， 6950/1450， 1250/1750/13/3950/4300×2200×1450。 3. 當選裝后操作平臺時可選裝噴霧機組。4.側防護及后下部防護裝置均采用Q235A材質， 均采用焊接連接， 后下部防護尺寸:120×50(mm)， 離地面高度500mm。5. ABS型號為3631010-C2000， 生產廠家為東科克諾爾商用車制動系統(十堰)有限公司。6.文字噴圖位置、車輛顏色及局部細節可變化。7.隨底盤選裝駕駛室。



底盤參數參數
底盤型號：	EQ1168GLJ4	燃料種類：	柴油
軸數：	2	前輪距：	1910,1760,1940,1960(mm)
軸距：	3650， 3800， 3950， 4200， 4500， 4700， 5100， 5600， 5200	后輪距：	1860,1690,1750,1800(mm)
駕駛室乘人數：	2,3	彈簧片數：	9/11+8,8/10+8,8/11+8,9/10+8,3/4+3
輪胎數：	6	軸荷：	6000/10000
輪胎規格：	10.00-20， 10.00R20， 9.00R20， 9.00-20， 10R22.5， 275/80R22.5
排放標準：	GB17691-2005國Ⅴ,GB3847-2005



發動機參數
發動機：	發動機生產企業：	排量：	功率：
YC6J180-50 YC4EG160-50 ISD185 50 ISD210 50 CA4DLD-15E5 ISB170 50 ISB190 50 YC4E160-56 YC6JA180-50 CY4SK151 YCD4J4S-150 ISD160 50 ISD180 50 YCD4D4S-140	廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 一汽解放汽車有限公司無錫柴油機廠 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 廣西玉柴動力機械有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴動力機械有限公司	6500 4730 4500 6700 4400 5900 5900 4260 6870 3856 4329 4500 4500 4156	132 118 136 155 112 125 140 118 132 125 110 118 132 105
