東風專底19方國六灑水車配置參數介紹
一、東風專底19方國六灑水車底盤配置：
底盤型號（DFV1253GP6DJ）
整車尺寸：10260*2550*3200mm，東風專底D3L駕駛室，康明斯230馬力，國六發動機，4350+1300mm軸距，1100鋼絲胎，陜齒8檔變速箱，原廠abs，電動玻璃，原廠空調，帶方向助力，離合助力，氣剎制動，白色排半可前翻駕駛室。
二、東風專底19方國六灑水車上裝配置：
罐體尺寸：6900*2300*1350mm，天億50/110水泵，可自吸自排，水泵垂直吸程≧7米，抽滿一罐水時間：10分鐘左右，可連續噴灑作業3-4小時。
武鋼優質碳鋼制作罐體，罐體厚度4mm，主管道76，前沖改萬象鴨嘴，加裝中沖，后尾部加弧形噴霧，后灑、側噴、高位花灑、后工作平臺、360度可調節綠化水炮，自流閥、濾網、消防接口（可連接消防栓取水，可作應急消防用），罐前量管（觀察罐內水位）、罐后爬梯、罐上簡易罐口、帶簡易護欄、罐側雙炮筒、炮筒內3米長鋼絲塑膠抽水管兩根，罐體表面雙層油漆工藝，防銹、耐腐蝕，其余由廠家標配。
上裝規格 |
6900*2300*1350mm |
||
上裝配置及參數 |
水管有效容積（m3） |
19 |
|
水槍射程 |
35 |
||
沖洗寬度 |
≥20 |
||
灑水寬度 |
≥12 |
||
罐體 |
罐體材質、厚度 |
Q235B碳鋼、4mm |
|
封頭材質、厚度 |
Q235B碳鋼、5mm |
||
防波板厚度/個數 |
3mm/2 |
||
檢修人孔 |
Q235B碳鋼，1個 |
||
水泵 |
型號 |
天億50/110 |
|
流量 |
50 |
||
揚程 |
110 |
||
自吸高度 |
6.5 |
||
水路系統 |
管路 |
鍍鋅鋼管、油漆 |
|
前沖 |
鋁合金、圓錐噴嘴，2個 |
||
后灑 |
鋁合金，2個 |
||
高炮 |
鋁合金，1個 |
||
側噴 |
鋁合金、蓮蓬噴頭，2個 |
||
球閥 |
合金鋼、手動球閥 |
||
加水口 |
中式內扣式消防栓接口、鋁合金 |
||
取力器，傳動軸 |
與變速箱、水泵匹配 |
||
工作平臺 |
Q195碳鋼、沖孔、1.5mm |
||
管箱 |
2個，碳鋼方管；罐體左右兩側各一；長度與罐體等長，橫截面為方形 |
||
三、東風專底19方國六灑水車配置參數量:
配置說明 |
標配 |
高配 |
罐體材料 |
Q235碳鋼 |
Q235碳鋼 |
管道 |
無縫鍍鋅管道 |
無縫鍍鋅管道 |
管道閥門開關 |
手動開關閥門 |
新式氣控閥門，駕駛室操作作業 |
水泵 |
天億/億豐 |
杭州威龍 |
接頭墊片及法蘭 |
橡膠墊片 |
聚四氟高分子材質墊片及法蘭片（厚度1.6mm） |
低水位報警 |
無 |
有 |
管道壓力表 |
無 |
有 |
管道濾網 |
鐵過濾器 |
不銹鋼過濾網 |
罐體內部防腐防銹處理 |
無 |
加厚水性雙組合環氧樹脂涂層 |
水位計 |
有 |
有 |
高壓水炮 |
普通鋁合金 |
國內一線品牌（三江橋南等） |
三通過濾器、四位三通球閥、方形球閥、后灑、三彎前沖、萬向球鴨嘴（全套） |
普通鋁合金 |
國內一線品牌（三江橋南等） |
選裝：LED箭頭燈、駕駛室前端自動水炮、不銹鋼水炮、罐體可選304/316/316L等不銹鋼材質。 |
||
四、東風專底19方國六灑水車公告參數
【整車技術參數】 |
|||
產品商標 |
程力威牌 |
公告批次 |
323 |
產品名稱 |
綠化噴灑車 |
產品型號 |
CLW5250GPSD6 |
總質量(Kg) |
25000 |
罐體容積(m3) |
14.82 |
額定載質量(Kg) |
14120,14185 |
外形尺寸 |
10260×2550×3200 |
整備質量(Kg) |
10685 |
貨廂尺寸 |
×× |
額定載客(人) |
準拖掛車總質量(Kg) |
||
駕駛室準乘人數(人) |
2,3 |
鞍座最大載質量(Kg) |
|
接近角/離去角(°) |
20/13 |
前懸/后懸 |
1440/3120 |
軸荷(Kg) |
7000/18000(二軸組) |
最高車速(Km/h) |
89 |
備注 |
1、該車僅選用4350+1350mm軸距;2、罐體有效容積:14.82立方米,當選裝普通后平臺時罐體尺寸(長×長軸×短軸)為:6900×2300×1350,當選裝噴霧機組后平臺時罐體尺寸(長×長軸×短軸)為:6300×2300×1480;3、側防護及后下部防護裝置均采用Q235B材質,均采用螺栓連接,后下部防護尺寸:150×50(mm),離地面高度480mm;4、ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司;5、該車可選裝:A,后部帶弧形噴霧和LED箭頭指示燈;B,后部帶LED箭頭指示燈;C,后部帶弧形噴霧裝置; D,可選裝新款外觀帶霧炮平臺;6、專用裝置:罐體,主要用于路面灑水及園林綠化;7、隨底盤選裝駕駛室。 |
||
【底盤技術參數】 |
|||
底盤型號 |
DFV1253GP6DJ |
底盤名稱 |
載貨汽車底盤 |
商標名稱 |
東風牌 |
生產企業 |
東風商用車新疆有限公司 |
軸數 |
3 |
輪胎數 |
10 |
軸距 (mm) |
4350+1350,4750+1350,5400+1350,5700+1350,5900+1350,3600+1350 |
||
輪胎規格 |
11.00-20 16PR,11.00R20 18PR,12R22.5 18PR,295/80R22.5 18PR |
||
鋼板彈簧片數 |
9/10,8/13,9/13 |
前輪距 |
1940,1965,1980,2020 |
燃料種類 |
柴油 |
后輪距 |
1860/1860 |
排放依據標準 |
GB17691-2018國Ⅵ |
||
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
D6.7NS6B320 D6.7NS6B260 D6.7NS6B230 B6.2NS6B260 B6.2NS6B230 YCS06270-60 YCS06245-60 YCS06245-60A YCK08300-60 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
6700 6700 6700 6200 6200 6234 6234 6234 7698 |
231 191 169 191 169 199 180 180 221 |

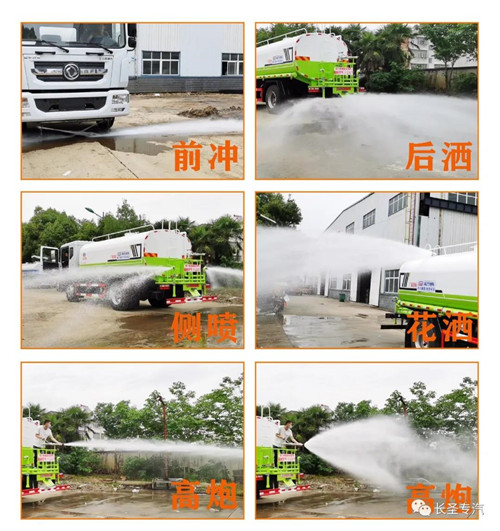

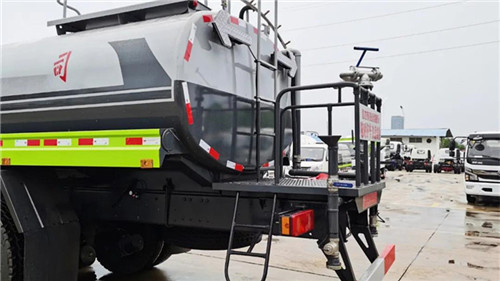

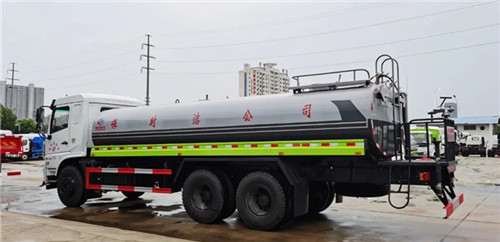

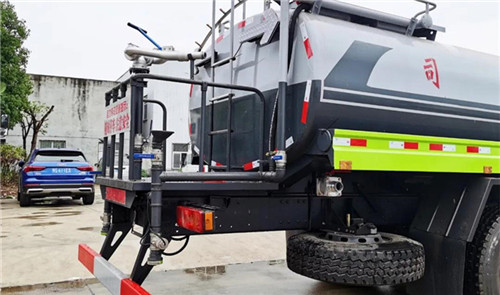

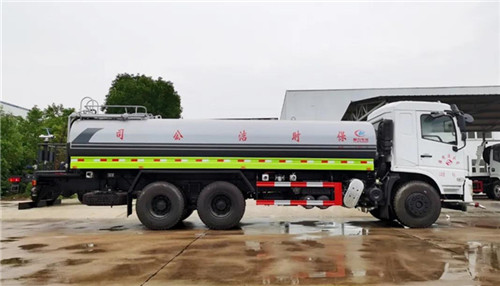

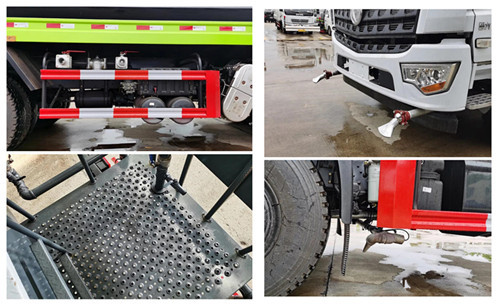

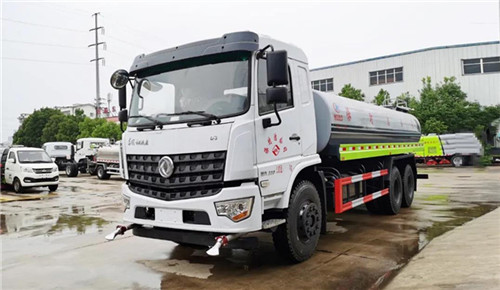

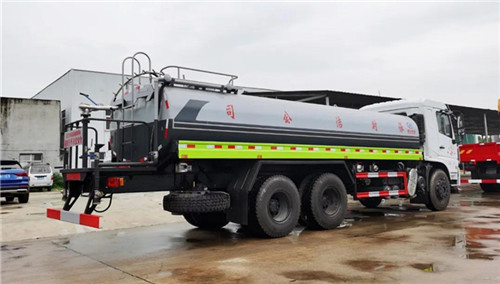

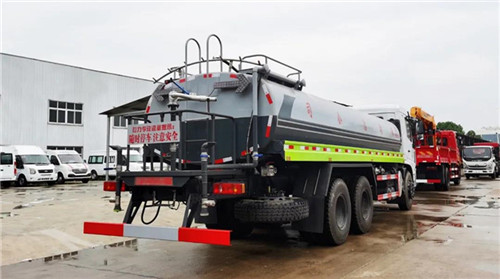

五、東風專底19方國六灑水車細節圖片：

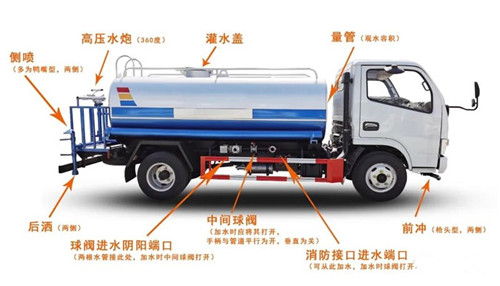

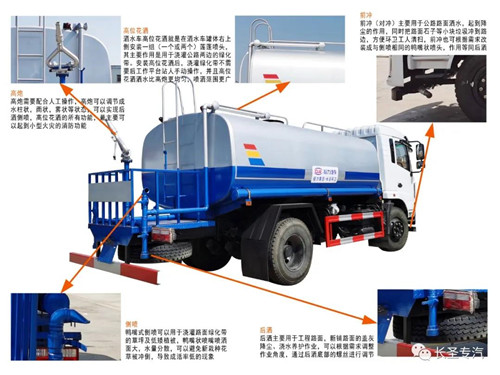

六、東風專底19方國六灑水車功能分布圖：
