江鈴順達14米高空作業車圖片整車型號：CLW5050JGKJ5

江鈴順達14米高空作業車圖片

二、江鈴順達14米高空作業車圖片整車基本參數

三、高空作業車介紹及性能特點：

1.功能介紹：

江鈴順達14米高空作業車采用折疊式曲臂結構，作業臂為三節折疊式，工作斗和轉臺雙工作位，上下操

作，液壓手動控制，可360度回轉，四液壓支腿，帶1噸吊鉤，工作斗最大承重200公斤，鋼制工具箱及圍

板、花紋防滑走臺板。

車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸等主要部件均采用國內知名品牌，換向平穩，

操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；H型支腿，跨距大、穩定性好，支腿既可獨立

伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。

2.產品概述：

1、 工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。

小臂最大伸展角度達65°，以便調整到最佳作業位置。（小臂伸展角度測量方式不同，部分廠家標注為9

0°）

2、 上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。

3、 夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

4、 支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩

狀態。

5、 支腿采用前、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂（注：如支腿采用前

V、后H型的車型，在長時間使用后由于車頭倒掛容易造成車大梁變形或斷裂）。

6、 四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸

鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。

四、隨車附件明細：

1、載貨汽車說明書一冊。

2、汽車底盤合格證一份。

3、高空作業車說明書一本。

4、載貨汽車保修。

5、載重汽車隨車工具。

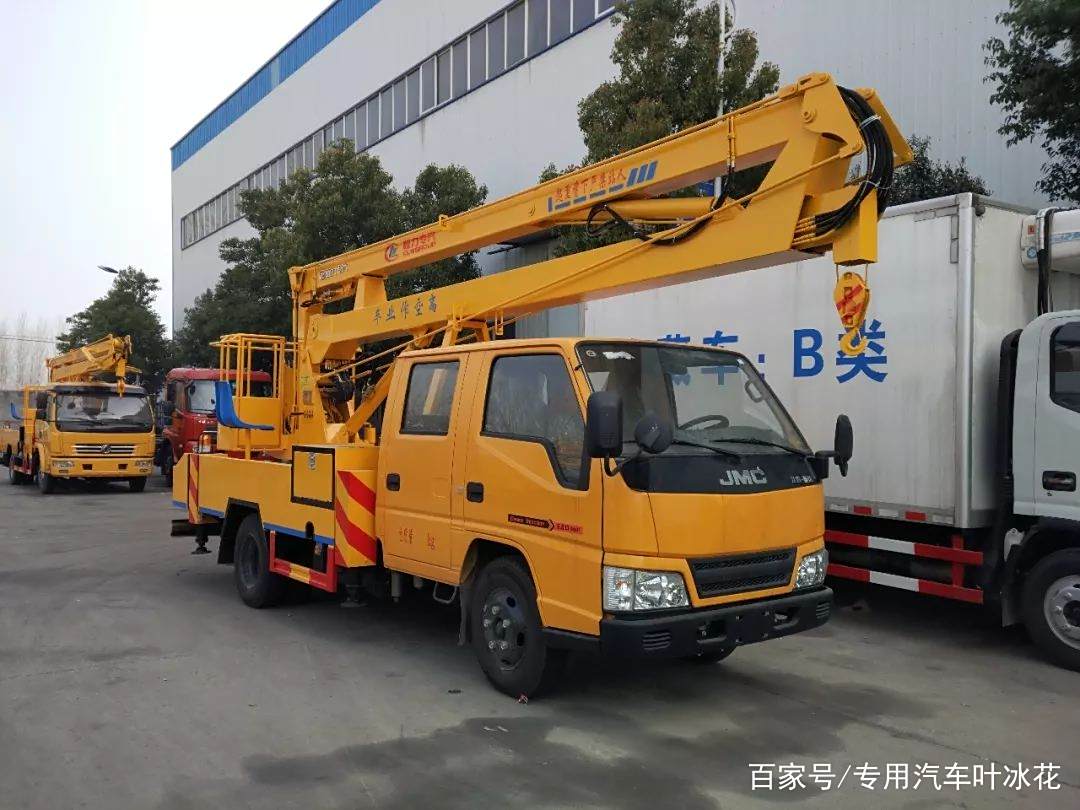

江鈴順達14米高空作業車圖片

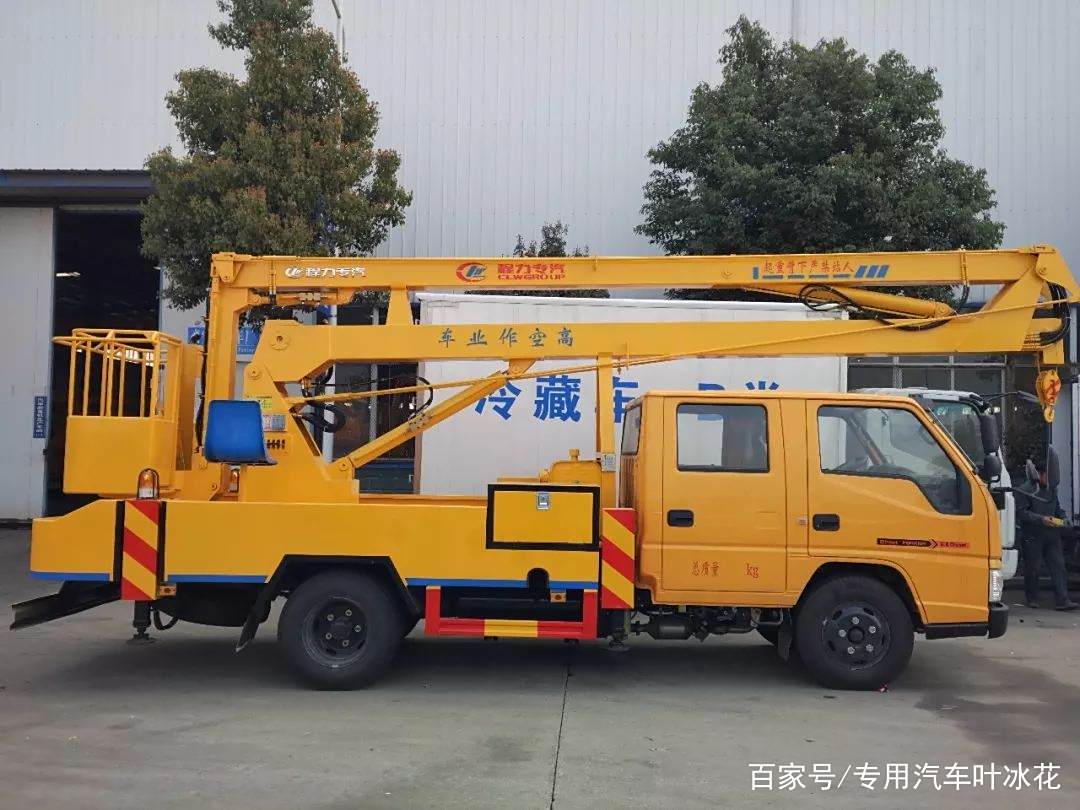

江鈴順達14米高空作業車圖片

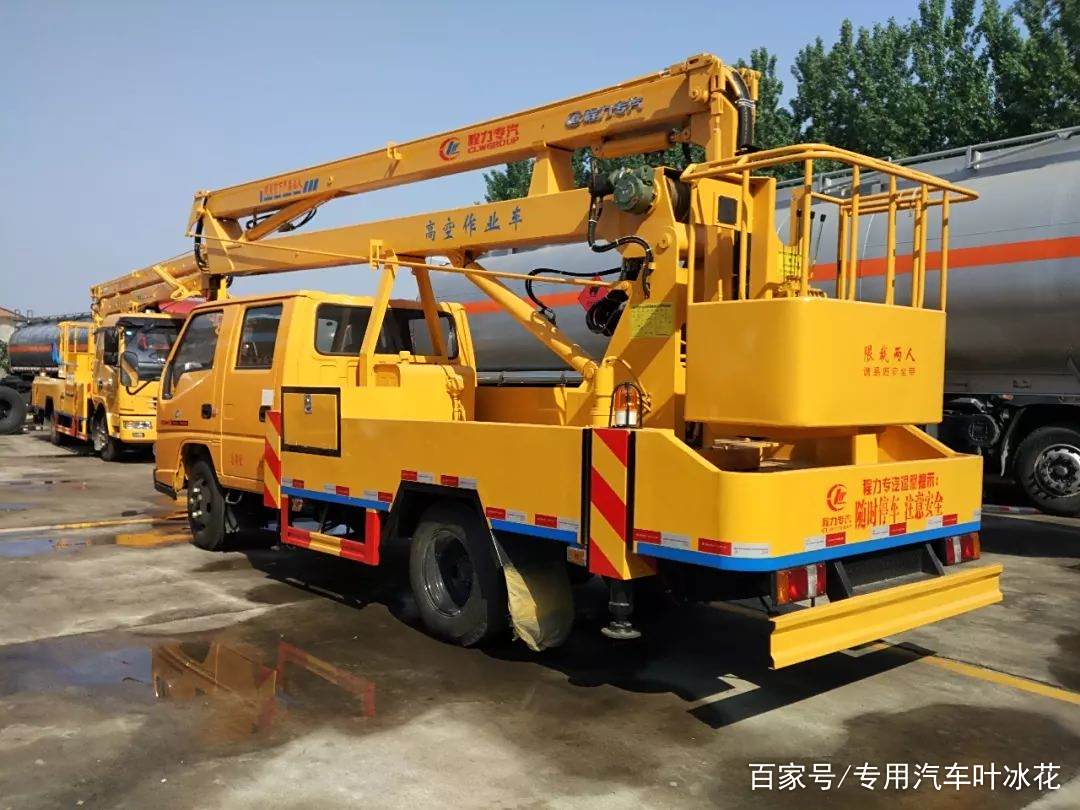

江鈴順達14米高空作業車圖片

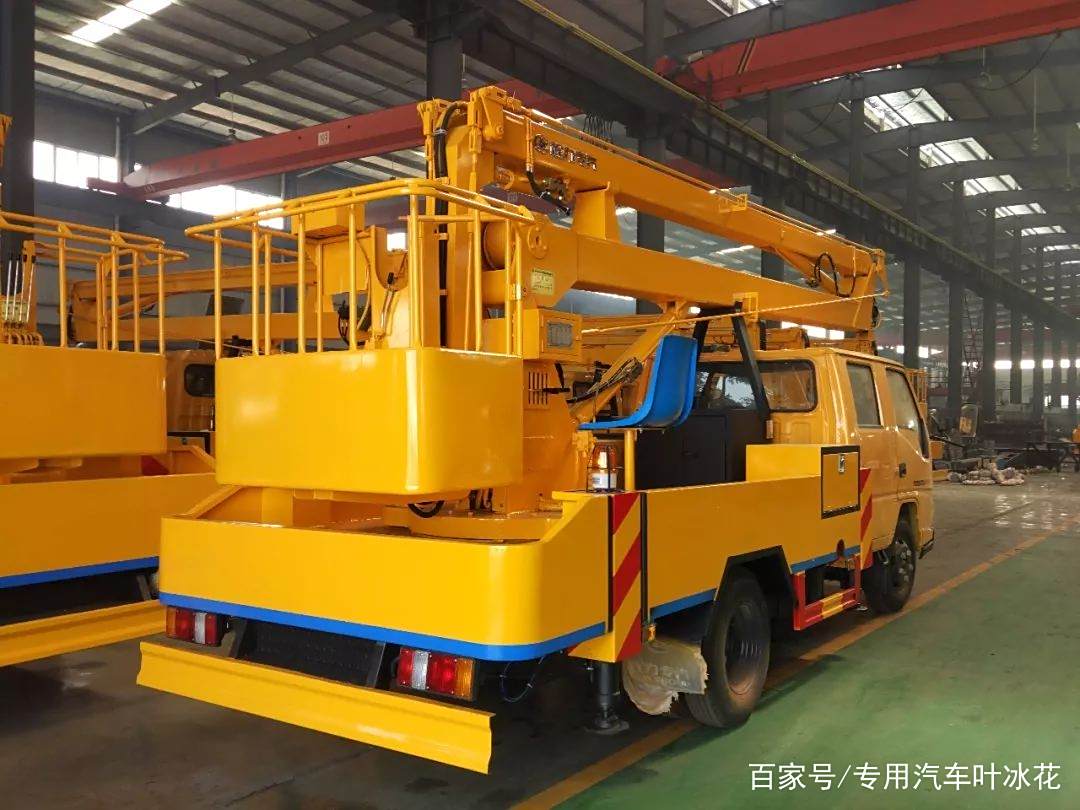

江鈴順達14米高空作業車圖片

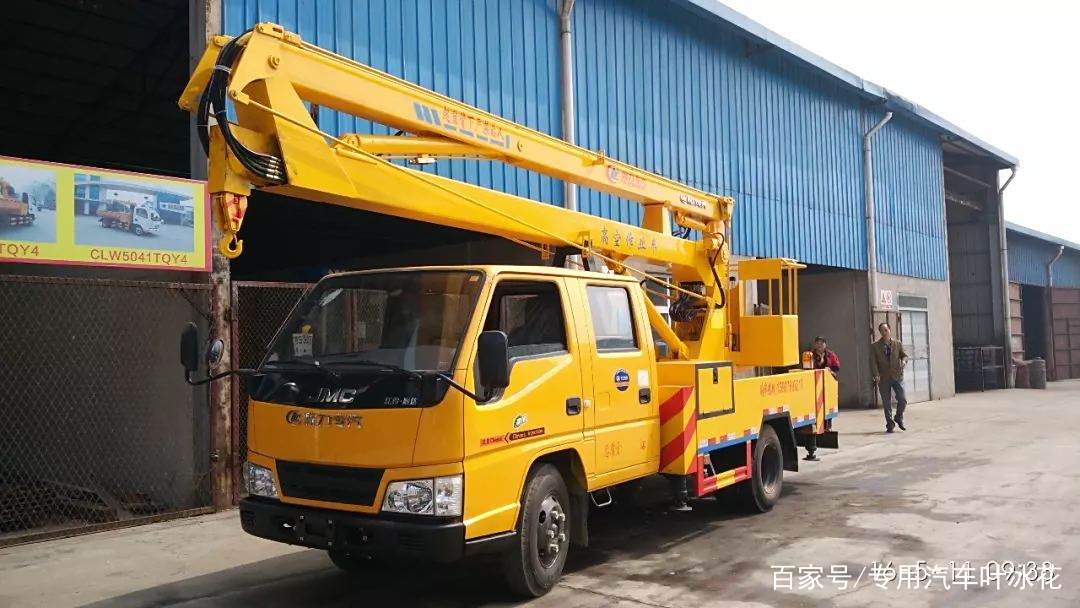

江鈴順達14米高空作業車圖片
