一、產品概述

我廠生產的程力·牧龍系列散裝飼料運輸車是在各類大箱載貨汽車或二類汽車底盤的基礎上，選用優質，高強度鋼板焊接成型為罐體，裝備絞龍卸料系統而成的一種專用運輸車輛。車輛由底盤，飼料儲存罐體，卸料絞龍系統，電液操作系統等部份組成。我廠生產的系列散裝飼料運輸車主要特點有：罐體縱向成型，焊縫少，表面美觀，牢固耐用。根據用戶需要，可以分多倉，實現一車?yán)�多種飼料。絞龍自動卸料，省時省力，裝卸料方便，無污染，殘留少。在同類產品中性價比有明顯優勢。

二、用途：

散裝飼料運輸車主要應用于各種飼料廠，大型養殖廠等顆粒狀飼料的散裝運輸，也可以用來運輸某些無腐蝕性顆粒狀原料，如制藥廠粉粒料和糧庫周轉等，我廠生產的散裝飼料運輸車通過分倉設置一次能運輸不同種類規格的飼料，有明顯的方便性優勢和廣泛的用途，是養殖場與飼料廠的必備運輸車工具。

三、產品分類：

我廠生產的散裝飼料運輸車主要分類（按卸料驅動方式）：

1、電動絞龍式：適應于三相動力電配套場所飼料裝卸運輸車，（沒有三相動力電的地方，部分車輛可選裝車載發電機供電）

2、液壓絞龍式：適用于無電力配套場所飼料裝卸運輸。

說明：因電動絞龍故障少，維修方便，效率高，使用成本低，是廣大用戶的首選卸料方式。

四、操作方法：

以下操作說明以電動卸料方式為基礎，液壓方式卸料操作方法現場培訓。

1、將車輛停放在合適位置，保證車身平穩，不得嚴重傾斜。

2、接通380V的外接電源，空載分別啟停“水平絞龍”，“垂直絞龍”，“升降絞龍”的啟動和停止按鈕試車，檢查絞龍旋轉方向與旋轉標識是否一致，若不一致，轉動控制電箱面板上的“換向開關”切換。

注意：初次在一個接電點使用或在電機，電器維修更換后必須校正電機的轉向，保證絞龍轉動方向與標識一致。轉動方向不正確嚴禁卸料操作，否則會造成堵料，損壞設備。

3、對卸料口。

①將“手動/遙控”開關轉動到相應控制位

②按壓“液壓?jiǎn)��?dòng)”按鈕，啟動液壓電機

③轉動“上升/下降”旋鈕至上升位，將升降絞龍舉升到適當位置

④分別轉動“上升/下降”，“左轉/右轉”旋鈕，調整升降絞龍到合適的位置，使出料口與料塔的入料口對應。

⑤按壓“液壓�？ā卑粹o，關閉液壓電機

注意：嚴禁在“升降絞龍”沒升起時啟動左右旋轉按鈕，否則會損壞旋轉系統，在絞龍旋轉時注意避開旋轉半徑內的障礙物，嚴禁在高壓線下操作卸料。完成對位后，切記要關閉液壓電機，否則長時處于高負荷工作狀態會造成電機高溫?zé)龤А?/b>

4、卸料。

①依次按壓“升降絞龍啟動”、“垂直絞龍啟動”、“水平絞龍啟動”按鈕，啟動輸送系統，

②推動卸料手柄，調節卸料閥門工度，確保絞龍出料順暢，依次從車輛尾部?jī)?chǔ)料倉開始卸料。

注意：輸送系統的啟停為順序操作，否則動作無效，切勿一次性將卸料閥門開到最大開度，否則會造成堵料。電流表指示值的大小可以判斷相應絞龍內物料輸送量的大小。

5、完成卸料

①推動卸料手柄，關閉卸料閥門，完成卸料

②依次按壓“水平絞龍停止”、“垂直絞龍停止”、“升降絞龍停止”按鈕，關閉輸送系統。

③按照步驟“3”的操作方法歸位升降絞龍。

④斷開電源，收拾整理相關工具物品，鎖好電箱，工具箱。

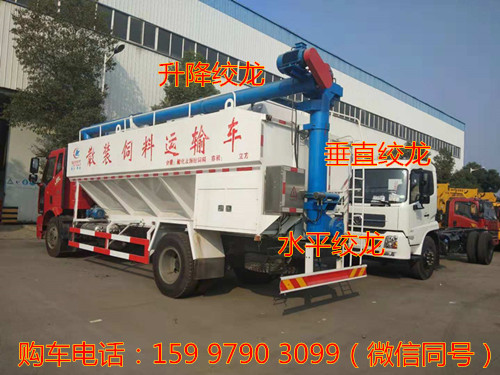

絞龍位置圖

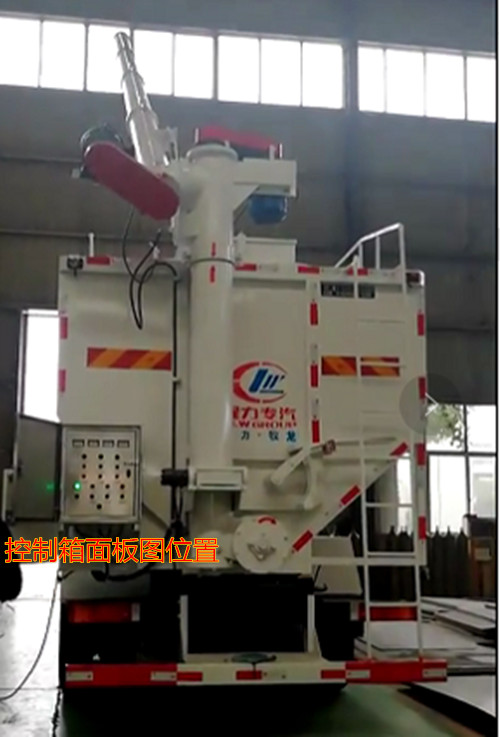

控制箱面板位置圖

儀表功能“V電源電壓指示，A卸料電機電流指示。根據電流表的指示值大小可判斷電機工況及輸送物料量的多少。

五、使用注意事項：

1、請嚴格按照相關規范要求使用車輛，嚴禁不熟悉操作規程人員擅自操作車輛

2、絞龍運轉部件必須定期加注潤滑脂，讓其處于潤滑狀態，以防出現抱死機械故障。

3、液壓系統壓油出廠時為調試用油，建議用戶使有一段時間后進行更換，以免發生卡閥故障，液壓油牌號建議夏季HV68，冬季HV46.

4、車輛行駛時，必須將升降絞龍歸位，以免在行進中發生碰撞，重心偏移等危險情況。

5、輸送系統使用的電動機，發電機，電器元件均為非防水部件，嚴禁直接用水沖洗，并注意防水。

6、大梁緊固螺栓及其他緊固件需要經常檢查，若有松動要緊固牢靠。

7、低溫環境注意防凍。

六、常見故障及排除

故障現象	原因及排除方法
電機不轉動	檢查電源是否接通，并達到380V電壓，電機有無損壞，電控器件有無損壞或接觸不良。
電機卡死	絞龍內堵死，打開絞龍尾端檢修口，清除絞龍內堵塞物料，絞龍內有異物，打開維修口清除異物，絞龍軸承燒死，更換燒死軸承并保證潤滑正常。
絞龍堵料	卸料口開度過大，適當調節卸料口開度依次卸完每倉物料，絞龍旋轉方向不正常，轉動換相旋鈕換向或調換電機連接線序保證絞龍旋轉方向?yàn)檩敵龇较�，裝載物料不適合絞龍輸出。
電機無力	電壓過低，電壓缺相，交流接觸器接觸不良，電機損壞
舉升絞龍不能舉升	液壓電機沒有啟動，液壓電機轉動方向反了，調整電壓相序改變電機轉動方向，絞龍位置開關損壞，控制電器原件接觸不好或損壞，淮壓閥卡死，清潔液壓閥并更換液壓油。
