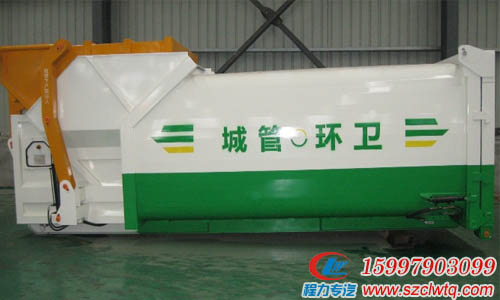

湖北程力移動式智能連體垃圾壓縮箱圖片

一、現階段城鎮垃圾收運體系簡析

由于我國尚處在城市化進程的過程中，城鎮鄉基礎建設水平各不相同，所以存在多種垃圾收集方式。城市垃圾的收集方式主要有：手推車零散垃圾收集、后裝式垃圾壓縮車定點收集、垃圾桶收集、擺臂式垃圾車收集等方式。垃圾收集的特點是：垃圾收集點的垃圾大多數露天存放，因垃圾收集容器密封性能不好存在垃圾污水外溢，臭氣沖天，且定點收集垃圾的后裝式垃圾壓縮車工作時噪音大、耗能高，對周圍環境和附近居民生活影響很大。

城區內的主要垃圾收運點存在場地小、道路狹窄、臨近居民區等實際制約條件。根據以上特點，我們?yōu)橛脩籼峁┛梢愿纳骗h(huán)境、提高效率、節省費用、降低勞動強度的垃圾收集、壓縮處理、轉運的一體化解決方案—移動智能垃圾壓縮站+多功能拉臂車方案。

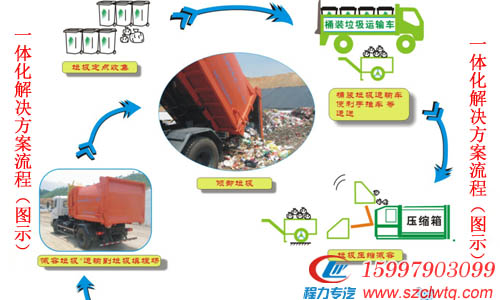

二、一體化解決方案的流程（圖示）

一體化解決方案的流程（圖示）

三、移動式垃圾壓縮設備簡介

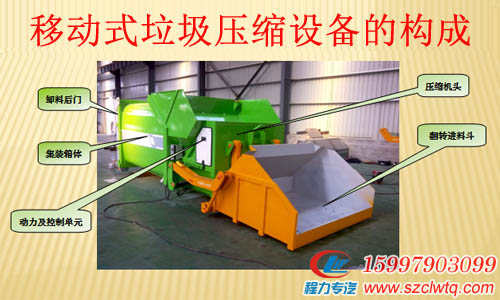

1、移動式垃圾壓縮設備的構成

我公司生產的連體式移動垃圾壓縮箱由翻轉機構、壓縮機頭、控制系統、集裝箱、后門（卸料門）組成。

2、性能特點

湖北程力移動式智能連體垃圾壓縮箱適用性高：

該設備占地面積小，僅需鋪設簡單的地面鋼板導軌；

無需預埋件，就可快速安裝就位使用；

適用于垃圾桶、手推車、微型收集車的進料；

壓實密度0.65-0.85t/m3。

湖北程力移動式智能連體垃圾壓縮箱靈活性強：

可根據實際需要隨時移動使用地點，以應對如花市、展會等臨時性大型集會的調用。

3、湖北程力移動式智能連體垃圾壓縮箱動力系統概述

湖北程力移動式智能連體垃圾壓縮箱液壓系統

采用知名品牌的閥組、油泵和專用油缸，通過優化設計，油溫控制和設備可靠性高于國內同類產品。

湖北程力移動式智能連體垃圾壓縮箱智能控制系統：

A） 實現智能化控制，精確顯示設備運行狀況：

a、控制系統：可實現各動作單獨運動、各動作間互鎖、電液控制、程序智能控制；操作安全簡便，可靠性高。

b、智能系統：可記憶操作記錄，自動隨運行工況檢查并反映壓縮機可能出現的問題并提示；

c、顯示系統：可顯示壓縮裝置的運行工況、操作記錄及箱體裝載情況；

d、安全保護系統：箱滿自動停機、提示轉運、避免超載，操作面板設有防護裝置，安全可靠。

B）科學與實踐的合理應用，降低能耗，有效節約使用成本：

湖北程力移動式智能連體垃圾壓縮箱采用功率為5.5Kw的知名品牌專用電機。保證實際應用的同時降低能耗，為用戶節約運營成本。

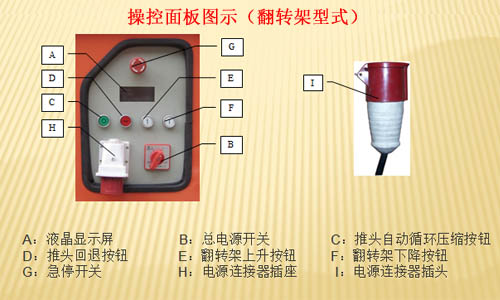

湖北程力移動式智能連體垃圾壓縮箱操控面板圖示（翻轉架型式）

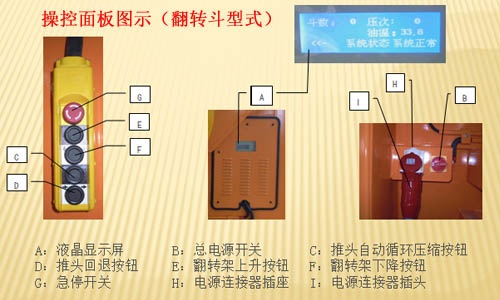

湖北程力移動式智能連體垃圾壓縮箱操控面板圖示（翻轉斗型式）

4、翻轉進料機構

翻轉機構：

A 翻轉架型式以機載液壓系統為動力，額定提升載重能力大于800公斤，舉升翻轉垃圾桶（斗）的過程平順和穩定,適用于國際標準通用型的120L-1100L雙輪、四輪塑料有蓋垃圾桶；裝配經特殊設計制作的活動料斗適合手推車卸料，降低工人勞動強度。

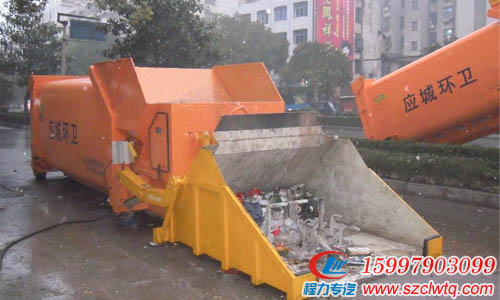

B 翻轉斗型式以機載液壓系統為動力，額定提升載重能力大于1000公斤，舉升翻轉垃圾斗的過程平順、穩定且工作噪音��；與壓縮頭聯接一體的大型翻轉斗容積大于3m3，適合垃圾桶、手推車、微型收集車的進料，裝配遠程線控操作面板，有效避免操作翻轉過程中造成的灰塵、污水等。

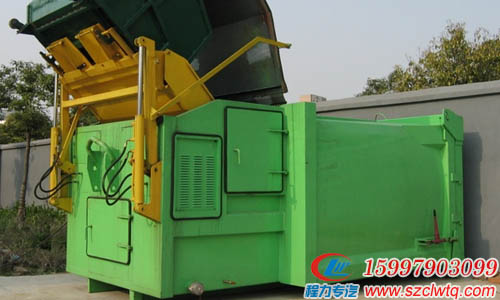

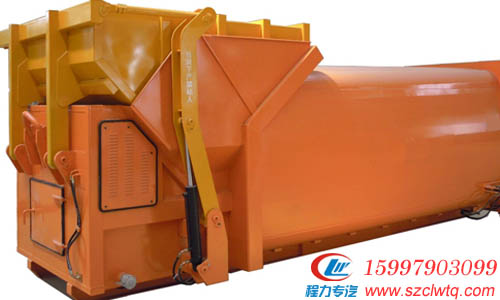

湖北程力移動式智能連體垃圾壓縮箱圖一

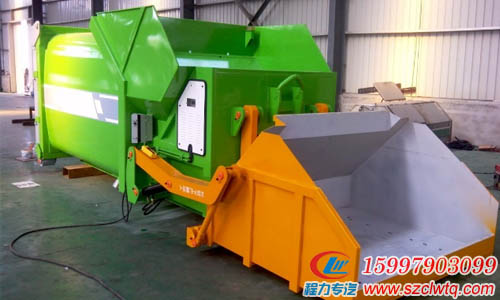

湖北程力移動式智能連體垃圾壓縮箱圖二

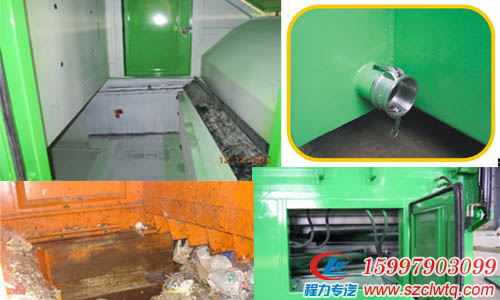

5、壓縮腔的設計

采用獨有的向內傾斜設計，使垃圾顆粒和垃圾壓滲液在重力的作用下更易進入垃圾箱體內，減少了壓縮腔的磨損，更有利于增加垃圾壓裝量。

壓縮腔前端底部設置污水箱更有利于污水的存儲、排放和清理，有效保護和延長主推液壓油缸的使用壽命，減少垃圾壓縮腔后端的垃圾清理難度和次數，明顯減輕環衛工人的工作量。

機頭排污通道采用兩端直管設計，有利于污水排放和清理堵塞，管口采用消防專用安全排水閥，口徑大，密閉性能好，杜絕運輸過程中的污水滴漏現象。

壓縮腔內設有固定爪勾，防止垃圾回彈。

6、集裝箱和后門密封

集裝箱：

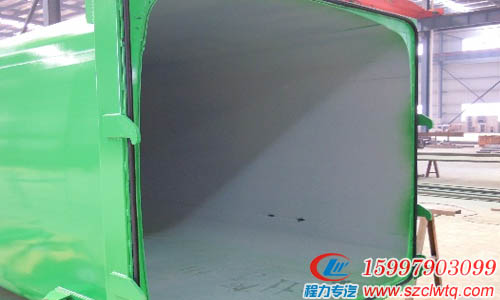

外弧形設計，美觀大方；內部四角圓弧過度，箱體前（指與壓縮機頭結合部）小后（指與后門結合部）大，便于垃圾完全傾倒，不留殘余。

卸料門（后門）密封：

后門嵌有整體三元乙丙橡膠密封條，伸縮性強，耐用性高，密封性能更佳，可有效杜絕污水的滲漏，維護更換簡單方便。

通過實際使用證明，當垃圾含水率為30%,相當于南方城市夏季垃圾的最高含水量時，在壓縮運輸過程均保證100%密封性能。

移動式智能連體垃圾壓縮箱集裝箱和后門密封

移動式智能連體垃圾壓縮箱集裝箱和后門密封

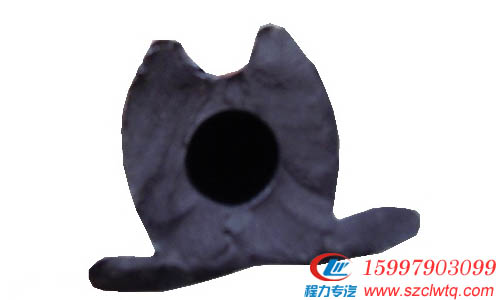

移動式智能連體垃圾壓縮箱集裝箱和后門密封條圖片

7、卸料門鎖緊機構的選擇

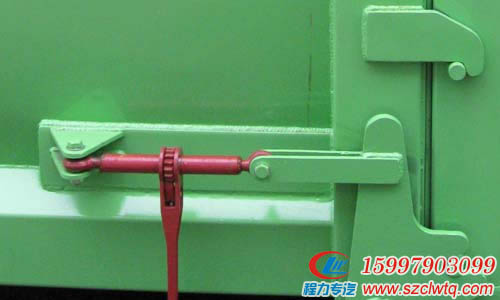

棘輪鎖緊機構

傾卸垃圾時，駕駛員通過扳動棘輪扳手松開鎖鉤板，再返回駕駛室操作勾臂車傾卸垃圾。然后擰緊棘輪扳手，壓緊后門。

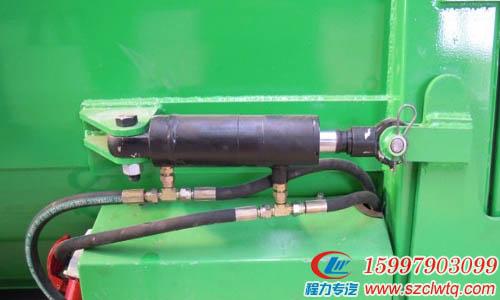

液壓鎖緊機構

在垃圾站內，先插接勾臂車與壓縮箱后門的液壓快速接頭；到達傾倒地時，再通過駕駛室內控制按鈕開啟后門鎖緊機構傾卸垃圾。然后通過駕駛室內控制按鈕鎖緊機構壓緊后門。

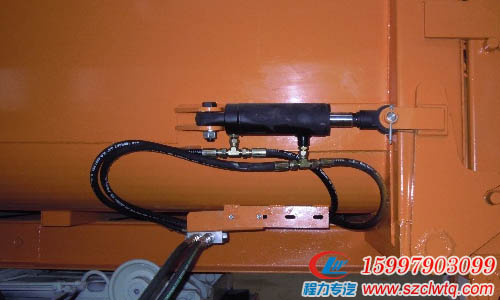

電控液壓鎖緊機構

利用車載24v電源，液壓控制部分和鎖緊油缸都布置在尾部，控制線和液壓管路短了近10倍，采用防水插座保證使用安全；在駕駛室實現卸料門的開啟/關閉操作，維護更為簡單方便。

移動連體垃圾壓縮箱卸料門鎖緊機構的選擇圖一

移動連體垃圾壓縮箱卸料門鎖緊機構的選擇圖二

移動連體垃圾壓縮箱卸料門鎖緊機構的選擇圖三

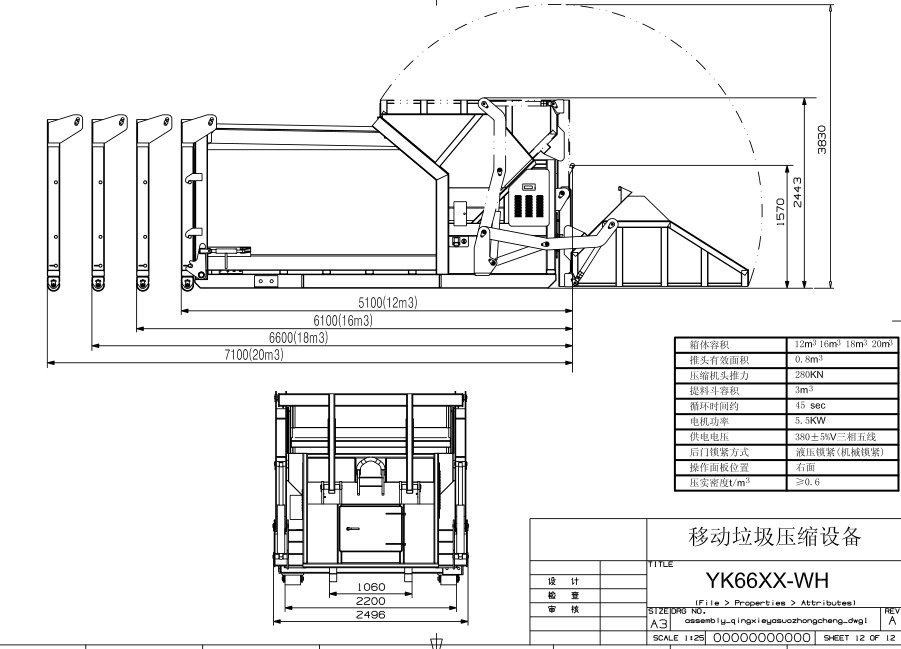

8、移動連體垃圾壓縮箱的參數圖

四、建站條件（案例）

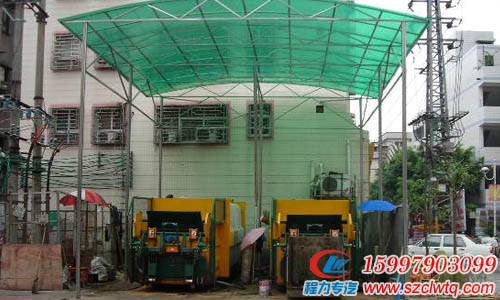

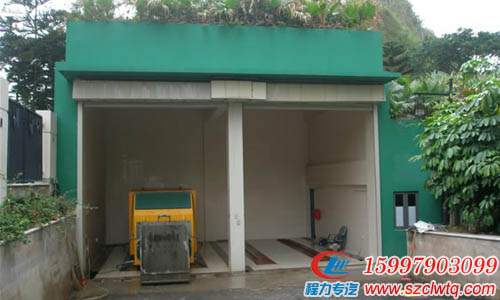

湖北程力移動式智能連體垃圾壓縮箱建站案列

簡易建站方式基建費用少，簡單實用。站內相關要求如下：

水：進水沖洗；電：三相電源380V、容量12A；

供水點、污水排水明溝及接入污水管道的接入井；

站內的水泥地面荷載應為20KN／m2，厚度不得小于200mm；

室外的路面符合路面荷載C-20

室內凈空不小于5米；

轉運站的大門應考慮為內置式自動卷閘門。

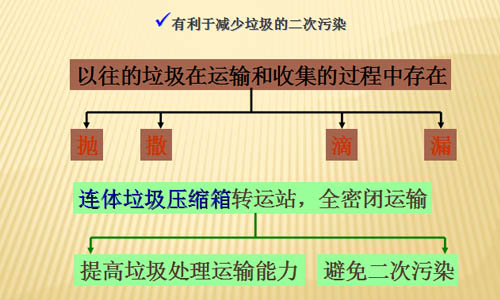

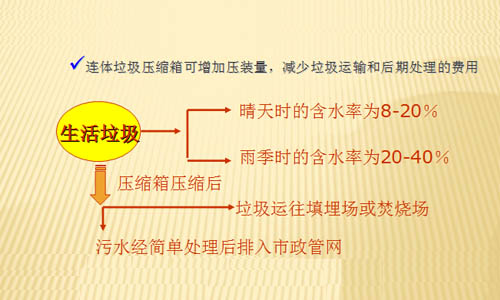

五、為什么選用連體式壓縮箱

1、壓裝量增大，運輸次數減少，降低收集和運輸過程的燃油費用。

2、減少了垃圾焚燒、垃圾填埋場的垃圾滲濾液處理的大量費用。

程力專用汽車股份有限公司生產銷售的連體垃圾壓縮箱按容積分為：8方，10方，12方，15方，18方，標配進口電機.臺灣PLC.意大利齒輪泵.波蘭電磁換向閥，選配：后門電動開啟，價格另議。歡迎用戶來廠參觀考察。
