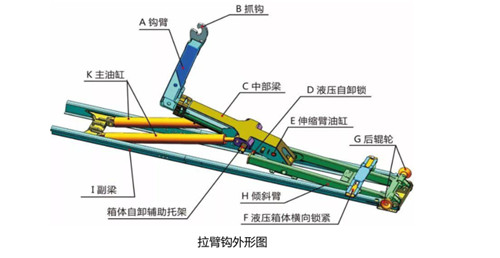

拉臂鉤主要由 A 鉤臂 B 抓鉤 C 中部梁 D 液壓自卸鎖 E 伸縮臂油缸 F 液壓箱體橫向鎖 G 后輥輪 H 傾斜臂 I 副梁 J 箱體自卸輔助托架 K 主油缸

12噸國六躍進車廂可卸式（勾臂）垃圾車結構組成

▶12噸國六躍進車廂可卸式（勾臂）垃圾車?yán)�臂鉤技術特點：

1、 先進的結構及液壓系統設計。

2、 所有操作均可遠程操作（30 米范圍），操作簡單便捷。

3、結構件充分的防腐蝕處理措施：鋼構件噴涂高質量油漆；金屬件（軸類連接件、硬油管、軟管配件、螺栓接頭等）經防腐蝕處理，并進行鍍鋅工藝。

4 、在拉臂鉤與箱體摩擦相對集中的部位，多處采用了整體鑄造件。鑄造件有著良好的力學性能以及優異的摩擦和潤滑性能

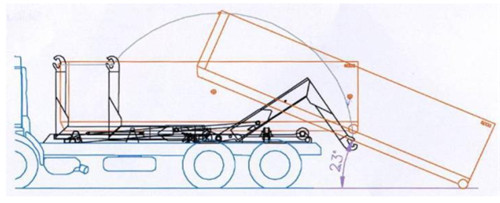

5、 運動學特點

1）車箱可以在導軌上水平滑動一定距離

2）可以利用水平滑動有效降低車箱在自卸及裝卸箱過程中的重心高度

3）可以掛載更大長度范圍的車箱，從而提高車輛利用效率

6、 12噸國六躍進車廂可卸式（勾臂）垃圾車安全裝置

1）系統總壓力及各個單元閥塊均設置了過載保護。

2）舉升油缸、滑動油缸、后箱鎖油缸及后穩定裝置均配有負載保持閥。鉤臂滑動、箱體自卸、裝卸箱體以及后箱鎖緊等功能回路之間設置了液壓互鎖，以避免誤操作。
