國五掃路車路面掃路車作為環衛設備之一，是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備。可廣泛應用于干線公路，市政以及機場道面、城市住宅區、公園等道路清掃。路面掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，既保證了道路的美觀，維護了環境的衛生，維持了路面的良好工作狀況，有減少和預防了交通事故的發生以及進一步延長了路面的使用壽命。在國內利用路面掃路車進行路面養護已經成為一種潮流。下面跟隨小編一起來看看國五掃路車部份細節描述（吸塵盤+箱體組合+氣動系統+灑水系統+電氣控制系統+滾掃毛刷+工作狀態）：

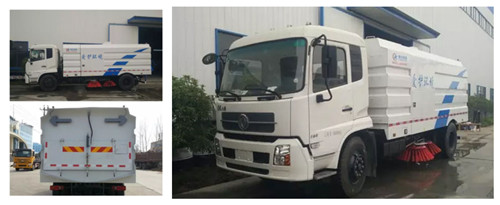

國五東風天錦掃路車圖片

1、吸塵盤 結構優良 吸塵方便 掃路車吸塵盤一般由四面金屬板圍成，呈扁平狀，與地面圍成具有一定容積的腔體。頂部開口通過橡膠吸管與箱體相通，同箱體形成一個密閉倉體。前面為垃圾吸入口。整個吸塵盤體由左右側及后部的橡膠滾輪支撐，調節滾輪機構，使吸塵盤底邊離地面間隙約為5～10 mm。

2、箱體組合 構造合理 堅固耐用 箱體組合由箱體和動力罩剛性地連接在一起而成。箱體為無框架簿板焊接結構 ，箱體底層是貯水箱，中間為垃圾艙，箱體上部是聯通風機的風道，整個采用不銹鋼材料的垃圾艙。艙的前端兩側各有一個帶蓋的吸管伸入端，是垃圾進入艙內的通道，箱體右側有一個加水口，可以用普通水管加水，箱體右側前底部有一個消防水管加水口，可以快速加水，其旁邊是卸水管，水箱加滿水后繼續加水，水將從此出泄出。

3、氣動系統 液壓控制 液壓系統由舉升液壓回路和清掃液壓回路兩部分組成。舉升回路控制垃圾箱體的傾翻和后艙門的開閉，由車左側的手動閥組操縱。清掃回路控制左右側掃刷、寬刷的旋轉，左右側掃刷的外伸和回收，寬刷的左右轉向，通過電磁閥在駕駛室內操作。兩回路各有一個壓力測試點，供調試時使用。

4、灑水系統 氣動作業 方便靈活 氣動系統從底盤貯氣筒取得氣源，工作壓力≮0.6Mpa。根據不同的作業要求，由電磁閥控制各個氣缸實現不同的動力組合

5、電氣控制系統 智能控制 灑水自如 灑水系統從貯水箱中獲得水源。貯水箱位于箱體底層，配有水位計和進、排水口。作業時，水噴嘴按作業要求持續噴水，防止揚塵，噴水位置和數量由操作者酌情掌握。水系統壓力應為0.35-0.4Mpa,可通過安全閥調定。

6、滾掃毛刷 動作準確 操作簡便 電氣電控系統由控制箱、可編程序控制器（即PC機）及各種控制、顯示、報警、照明等電路組成。由于使用了PC機，動作準確可靠，操作簡便，在粉塵和振動條件下，實現了很低的故障率。

7、工作狀態 車子一過 地面干干凈凈 打開控制箱電源，將控制閥指向副閥位置→啟動副機→將副機離合器控制按鈕指向合的位置，風機開始工作→將吸塵盒控制鈕指向降的位置→將左掃盤或右掃盤控制鈕指向降的位置→將左掃旋轉或右掃旋轉控制鈕指向正轉位置（左盤順時針、右盤逆時針）→將左噴水、右噴水、后噴水控制鈕指向開的位置→將水泵控制鈕指向開的位置→車輛以適當?shù)乃俣刃旭�，開始清掃動作。
