東風多利卡擺臂式垃圾車適用全國通用垃圾斗，帶自卸功能，液壓操作，垃圾斗可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是貨斗與車體分開，能實現一臺車與多個貨斗聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取?nbsp;

東風多利卡擺臂式垃圾車料斗：料斗是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的最大傾翻角可達86°。

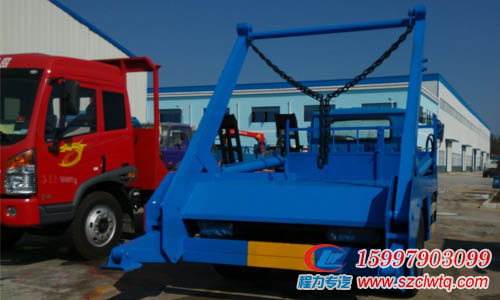

東風多利卡擺臂式垃圾車圖片

東風多利卡擺臂式垃圾車液壓操作系統：由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。，整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。 操作系統： 通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。通過操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可控制發動機的轉速，從而調節系統的流量改變機構的工作速度。 東風多利卡擺臂式垃圾車充分運用液壓技術，使整車設計結構合理，性能優良，操作靈活簡便。

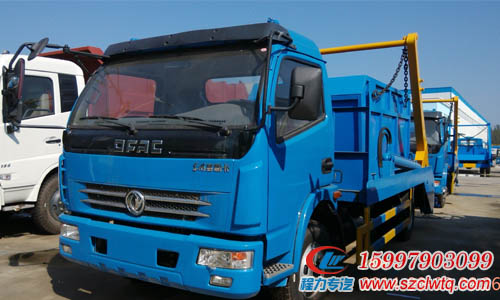

擺臂式垃圾車圖片

一、東風多利卡擺臂垃圾車整個操作系統由取力器、油泵、手動多路換向閥、單向液壓鎖、平衡閥、油管、油箱等組成，整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。

二、東風多利卡擺臂垃圾車擺臂機構由鋼板組成箱形結構件。其主要功能是由多路閥操縱油缸驅動擺臂繞軸作旋轉運動，其旋轉角度為145°，由此可提升垃圾料斗，以及對垃圾料斗作傾翻運動。

三、東風多利卡擺臂垃圾車?yán)�圾斗是一種用來裝運垃圾的車箱。該擺臂垃圾車箱是在車箱的上頂蓋兩側設置有兩只供上頂蓋開、閉的伸縮油缸，并讓提升垃圾桶的提升桿與上頂蓋一起聯動。

四、東風多利卡擺臂垃圾車操作系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。

五、東風多利卡擺臂垃圾車擺臂一次工作循環時間60S，垃圾斗與車身分開，完成一車與多斗循環運用，極大的降低了市政環衛的本錢。擺臂式垃圾車配置的液壓缸為1680毫米/缸徑125毫米；擺臂行程為：空載平支3740毫米，支起工作狀態垂直高達3890毫米。
